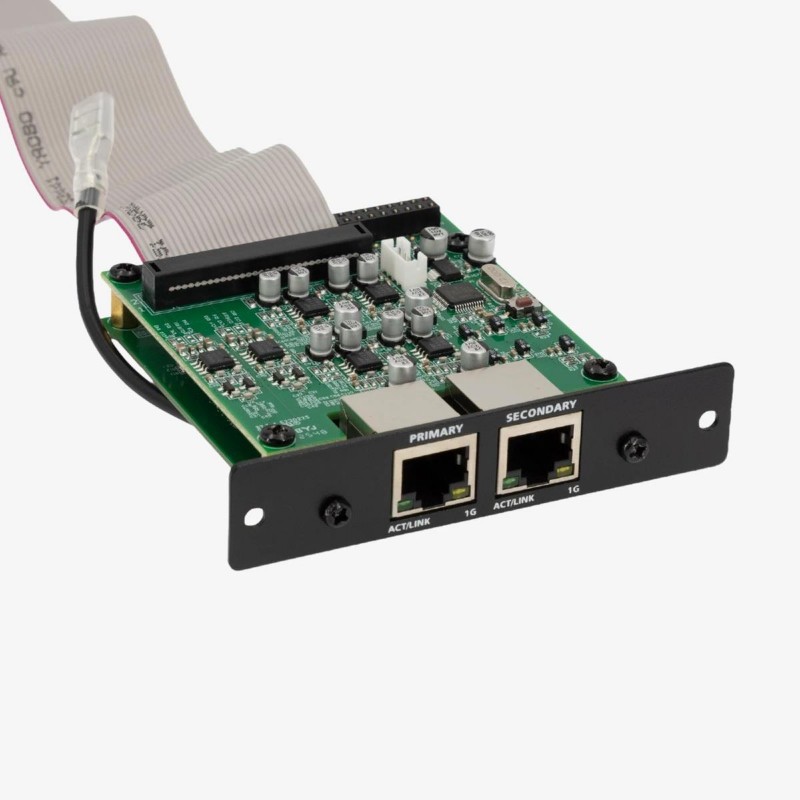

AMP-DANTE4

Tarjeta Dante opcional para los amplificadores AMP150.4H, AMP300.4H y AMP500.4H, para recibir los cuatro canales directamente a través de la red.

La red en lugar del cable de audio.

La AMP-DANTE4 añade una entrada de red Dante a los amplificadores AMP150.4H, AMP300.4H y AMP500.4H. De esta forma, los cuatro canales del amplificador reciben la señal directamente a través de la red, sin necesidad de instalar un cable de audio en el rack. El controlador Dante se encarga del enrutamiento de la señal y la tarjeta viene configurada para DHCP de forma predeterminada.

Una sólida integración de red.

Un microprocesador Audinate Ultimo 4×4 integrado gestiona el control y procesamiento local de hasta 4×4 canales a 48 kHz con 32 bits por muestra. Dos puertos RJ45 de 100 Mbps permiten la conectividad de red redundante mediante un conmutador, con un reloj integrado de baja estabilidad y medición de audio por hardware. El software se actualiza directamente a través de la red.

Instalación sin tocar el cableado de los altavoces.

La tarjeta se instala dentro del amplificador sin modificar el cableado de los altavoces: con el amplificador desconectado de la corriente, sustituya la pequeña placa trasera por la suministrada, retire la tapa, inserte la tarjeta y fíjela al chasis, conecte el cable plano y el cable de tierra, y cierre la tapa. Precaución: nunca conecte ambos puertos al mismo conmutador que no esté configurado para VLAN.

Características principales.

• Compatible con AMP150.4H, AMP300.4H, AMP500.4H
• Microprocesador Audinate Ultimo 4×4 integrado
• Hasta 4 × 4 canales a 48 kHz, 32 bits por muestra.
• Dos puertos RJ45 de 100 Mbps, conexión de red redundante mediante conmutador.
• Configuración de red predeterminada mediante DHCP
• Montaje interno, sin modificación del cableado de los altavoces.

Especificaciones técnicas.

• Procesador: Audinate Ultimo 4×4
• Canales: hasta 4 × 4 a 48 kHz
• Transmisiones de audio simultáneas: hasta 4 × 4
• Resolución: 32 bits por muestra
• Red: Puertos RJ45 de 100 Mbps, conexiones redundantes mediante conmutador
• Cable: Cat 5e mínimo
• Memoria intermedia de audio: hasta 2000 muestras por canal.
• Interfaz: Estándar RGMII/MII para circuito PHY Ethernet o chip de conmutación.
• Medición de audio de hardware
• Reloj integrado de alta calidad con baja inestabilidad.
• Software actualizado a través de la red.
• Configuración de red predeterminada: DHCP
• Alimentación / consumo: 5 V / < 2 W

Contenido del paquete.

• La tarjeta AMP-DANTE4
• Una hoja de conexión
• Un cable de conexión a tierra
• Un cable de alimentación
